很多朋友提到配線架如何打線？線序是怎樣的？今天我們一起來了解下這方面的內容。

大對數即多對數的意思，系指很多一對一對的電纜組成一小捆，再由很多小捆組成一大捆（更大對數的電纜則再由一大捆一大捆組成一根更大的電纜）。

要了解配線架如何打線，首先必須要清晰地了解配線架概念作用。配線架是管理綜合布線系統中一個重要的配套設備，配線架主要用于光纜終端的光纖熔接、光連接器安裝、光路的調接、多余尾纖的存儲及光纜的保護等，它對于通信網絡安全運行和靈活使用有著重要的作用。

一、大對數線序

我們還需要理清線纜的線序，才能解決配線架如何打線的問題。

通常大對數電話電纜分為：10對，20對，25對，30對，50對，100對，200對，300對、、2400對。5種線纜主色：白色、紅色、黑色、黃色、紫色?5種線纜配色：藍色、橙色、綠色、棕色、灰色

一般把?白紅黑黃紫稱做a線，藍橙綠棕灰叫b線

線對編號色譜

下面我們將舉例來了解。

電話電纜線序色譜認識舉例說明：?10對電話電纜色譜線序表?1對—白藍?2對—白橙?3對—白綠?4對—白棕?5對—白灰?6對—紅藍?7對—紅橙?8對—紅綠?9對—紅棕?10對—紅灰?20對電話電纜色譜線序表?1對—白藍?2對—白橙?3對—白綠?4對—白棕?5對—白灰?6對—紅藍?7對—紅橙?8對—紅綠?9對—紅棕?10對—紅灰?11對—黑藍?12對—黑橙?13對—黑綠?14對—黑棕?15對—黑灰?16對—黃藍?17對—黃橙?18對—黃綠?19對—黃棕?20對—黃灰

25對電話電纜色譜線序表

1對—白藍?2對—白橙?3對—白綠?4對—白棕?5對—白灰?6對—紅藍?7對—紅橙?8對—紅綠?9對—紅棕?10對—紅灰?11對—黑藍?12對—黑橙?13對—黑綠?14對—黑棕?15對—黑灰?16對—黃藍?17對—黃橙?18對—黃綠?19對—黃棕?20對—黃灰

21對—紫藍?22對紫橙?23對—紫綠?24對紫棕，25對—紫灰

30對電話電纜色譜線序?這里要特別說明下：30對的電話電纜要注意了，30對通信電纜里有2種白色的主色，大于25對了就一定要看標識線了?。∮幸恍“咽怯谩鞍姿{"標識線纏著的，另有5對線用“白橙"標識纏著！

(注意：這25對用“白藍"色環標識線纏著)?1對—白藍?2對—白橙?3對—白綠?4對—白棕?5對—白灰?6對—紅藍?7對—紅橙?8對—紅綠?9對—紅棕?10對—紅灰?11對—黑藍?12對—黑橙?13對—黑綠?14對—黑棕?15對—黑灰?16對—黃藍?17對—黃橙?18對—黃綠?19對—黃棕?20對—黃灰?21對—紫藍?22對—紫橙?23對—紫綠?24對—紫棕?25對—紫灰?(注意：這5對有"白橙"標識纏著)?26對—白藍?27對—白橙?28對—白綠?29對—白棕?30對—白灰?50對電話電纜色譜線序：?說明：50對的通信電纜要注意了，50對通信電纜里有2種標識線，前25對是用“白藍"標識線纏著的??！后25對是用“白橙"標識線纏著的?。?(注意：這25對用“白藍"標識線纏著)?1對—白藍?2對—白橙?3對—白綠?4對—白棕?5對—白灰?6對—紅藍?7對—紅橙?8對—紅綠?9對—紅棕?10對—紅灰?11對—黑藍?12對—黑橙?13對—黑綠?14對—黑棕?15對—黑灰?16對—黃藍?17對—黃橙?18對—黃綠?19對—黃棕?20對—黃灰?21對—紫藍?22對—紫橙?23對—紫綠?24對—紫棕?25對—紫灰

(用“白橙"標識線纏著)?26對—白藍?27對—白橙?28對—白綠?29對—白棕?30對—白灰?31對—紅藍?32對—紅橙?33對—紅綠?34對—紅棕?35對—紅灰?36對—黑藍?37對—黑橙?38對—黑綠?39對—黑棕?40對—黑灰?41對—黃藍?42對—黃橙?43對—黃綠?44對—黃棕?45對—黃灰?46對—紫藍?47對—紫橙?48對—紫綠?49對—紫棕?50對—紫灰?100對電話電纜色譜線序表?說明：100對的電話電纜里有4種標識線，第一的25對是用“白藍"標識線纏著的??！第二的25對是用“白橙"標識線纏著的！第三的25對是用“白綠"標識線纏著的！第四的25對是用“白棕"標識線纏著的！

(注意：用“白藍"標識線纏著)?1對—白藍?2對—白橙?3對—白綠?4對—白棕?5對—白灰?6對—紅藍?7對—紅橙?8對—紅綠?9對—紅棕?10對—紅灰?11對—黑藍?12對—黑橙?13對—黑綠?14對—黑棕?15對—黑灰?16對—黃藍?17對—黃橙?18對—黃綠?19對—黃棕?20對—黃灰?21對—紫藍?22對—紫橙?23對—紫綠?24對—紫棕?25對—紫灰

(注意：用“白橙"標識線纏著)

26對—白藍?27對—白橙?28對—白綠?29對—白棕?30對—白灰?31對—紅藍?32對—紅橙?33對—紅綠?34對—紅棕?35對—紅灰?36對—黑藍?37對—黑橙?38對—黑綠?39對—黑棕?40對—黑灰?41對—黃藍?42對—黃橙?43對—黃綠?44對—黃棕?45對—黃灰?46對—紫藍?47對—紫橙?48對—紫綠?49對—紫棕?50對—紫灰

(注意：用“白綠"標識線纏著)?51對—白藍?52對—白橙?53對—白綠?54對—白棕?55對—白灰?56對—紅藍?57對—紅橙?58對—紅綠?59對—紅棕?60對—紅灰?61對—黑藍?62對—黑橙?63對—黑綠?64對—黑棕?65對—黑灰?66對—黃藍?67對—黃橙?68對—黃綠?69對—黃棕?70對—黃灰?71對—紫藍?72對—紫橙?73對—紫綠?74對—紫棕?75對—紫灰

(注意：用“白棕"標識線纏著)?76對—白藍?77對—白橙?78對—白綠?79對—白棕?80對—白灰?81對—紅藍?82對—紅橙?83對—紅綠?84對—紅棕?85對—紅灰?86對—黑藍?87對—黑橙?88對—黑綠?89對—黑棕?90對—黑灰?91對—黃藍?92對—黃橙?93對—黃綠?94對—黃棕?95對—黃灰?96對—紫藍?97對—紫橙?98對—紫綠?99對—紫棕?100對—紫灰?那么200對電話電纜標識線是怎樣的呢？(大對數電纜)。

說明：200對的電話電纜里有8種標識線，

第一25對是用“白藍"標識線纏著的！

第二25對是用“白橙"標識線纏著的！

第三25對是用“白綠"標識線纏著的！

第四25對是用“白棕"標識線纏著的！

第五25對是用“白灰"標識線纏著的！

第六25對是用“紅藍"標識線纏著的！

第七25對是用“紅橙"標識線纏著的！

第八25對是用“紅綠"標識線纏著的！

二、如何安裝110語音配線架打線

理清了線序，接下來就可以打線了，那具體配線架如何打線呢?

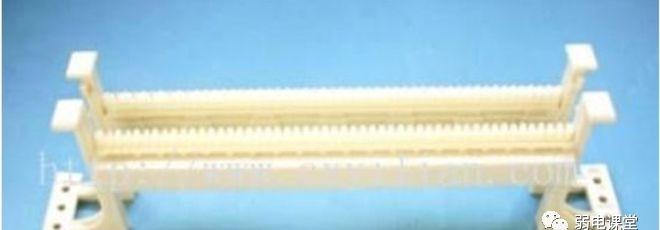

1、將配線架固定到機柜合適位置。

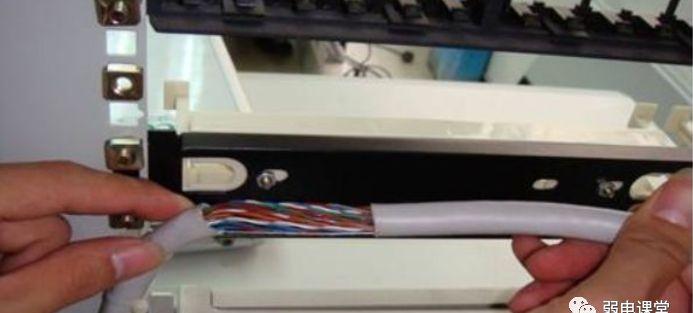

2、從機柜進線處開始整理電纜，電纜沿機柜兩側整理至配線架處，并留出大約25厘米的大對數電纜，用電工刀或剪刀把大對數電纜的外皮剝?nèi)ィ褂媒壴鷰Ч潭ê秒娎|，將電纜穿過110語音配線架一側的進線孔，擺放至配線架打線處；

3、對大對數線纜進行排序，25對線纜進行線序排線，首先進行主色分配，再按配色分配，標準物分配原則如下述：

通信電纜色譜排列：

線纜主色為：白、紅、黑、黃、紫

線纜配色為：藍、橙、綠、棕、灰

一組線纜為25對，以色帶來分組，

一共有25組分別為:

①（白藍、白橙、白綠、白棕、白灰）

②（紅藍、紅橙、紅綠、紅棕、紅灰）

③（黑藍、黑橙、黑綠、黑棕、黑灰）

④（黃藍、黃橙、黃綠、黃棕、黃灰）

⑤（紫藍、紫橙、紫綠、紫棕、紫灰）

1－25對線為第一小組，用白藍相間的色帶纏繞。

26－50對線為第二小組，用白橙相間的色帶纏繞。

51－75對線為第三小組，用白綠相間的色帶纏繞。

76－100對線為第四小組，用白棕相間的色帶纏繞。

此100對線為1大組用白蘭相間的色帶把4小組纏繞在一起。

200對、300對、400對、、、、、2400對以此類推。

打線時候先把線卡在線位上，完了后用打線到把線壓進線位，最后把配線架模塊打到架子上。

4、根據電纜色譜排列順序，將對應顏色的線對逐一壓入槽內，然后使用110打線工具固定線對連接，同時將伸出槽位外多余的導線截斷。注意：刀要與配線架垂直，刀口向外。完成后的效果如圖所示。
