1 ??絕緣控制電纜

⒈1簡介

控制電纜是作為各類電器、儀器、儀表及自動裝置之間的連接線，起著傳輸各種啟動、操作、控制、信號顯示、測量等電能訊號的作用，在工礦企業、變電站、交通、科技等部門的控制、測量、信號傳遞、報警和聯鎖系統中廣泛應用。

我公司塑料絕緣控制電纜產品按照GB/T9330.1~3—2008國家標準生產。阻燃和耐火類控制電纜，則應符合GB/T19666-2005國家標準。

⒈2 ?塑料絕緣控制電纜的技術特性

⒈2.1 ?額定電壓額定電壓是電纜設計和電性能試驗用的基準電壓。用U₀/U表示，單位為V。

U₀——任一主絕緣導體和“地”（金屬屏蔽、金屬套或周圍介質）之間的電壓有效值；

U——多芯電纜或單芯電纜系統任一兩相導體之間的電壓有效值。

當電纜使用于交流系統時，電纜的額定電壓至少應等于該系統的標稱電壓。

當使用于直流系統時，該系統的標稱電壓應不大于電纜額定電壓的1.5倍。

系統的工作電壓應不大于系統額定電壓的1.1倍.

1.2.2 ?控制電纜導體的長期允許工作溫度

聚氯乙烯絕緣控制電纜——70℃；

交聯聚乙烯絕緣控制電纜——90℃。

1.2.3??控制電纜的敷設溫度應不低于0℃。

1.3 ?控制電纜允許的彎曲半徑

1.3.1 ?無鎧裝層的電纜應不小于電纜外徑的6倍；

1.3.2??有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍；

1.3.3 ?有屏蔽層結構的軟電纜應不小于電纜外徑的6倍。?

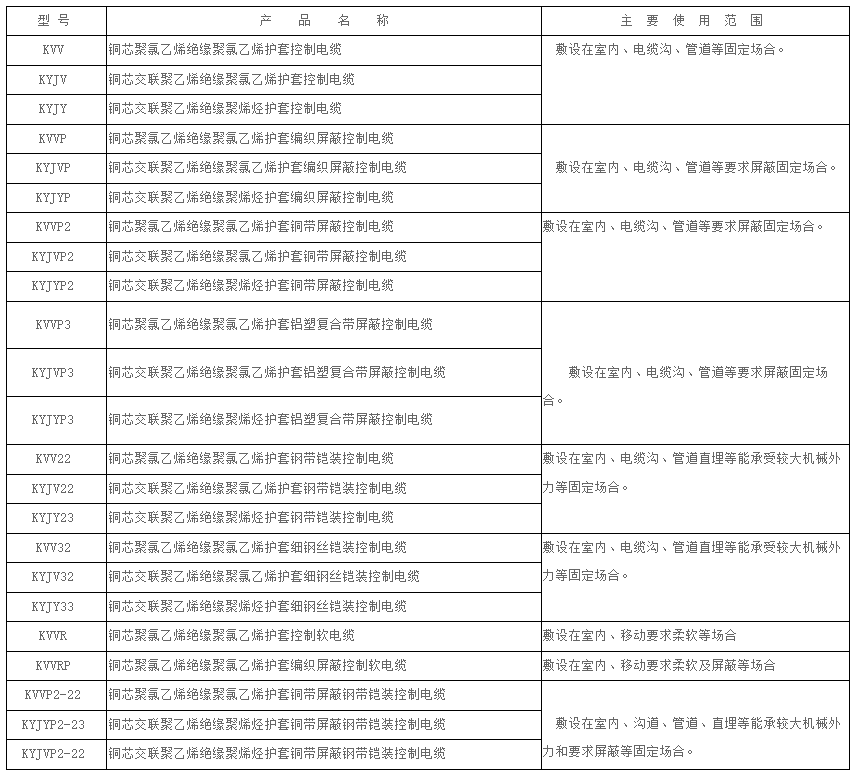

2 ?塑料絕緣控制電纜主要用途表

?3.塑料絕緣控制電纜產品規格表?

4?塑料絕緣控制電纜使用注意事項

4.1??控制電纜的表示方法；

4.1 ?電纜用型號、規格及標準編號表示；

4.2 ?同一品種采用不同導體結構時，第1種導體用（A）表示(省略)，第2種導體用（B）表示，在規格后標明；

4.3 ?電纜中的綠/黃雙色絕緣線芯應與其它線芯分別表示；

5.4 ?例：銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜，固定敷設時用，額定電壓450/750V，24芯，1.5mm2,有綠/黃雙色絕緣線芯，較硬導體結構，表示為：

第1種導體者：KVV-450/750V23×1.5+1×1.5 ??GB/T9330.2-2008。

第2種導體者：KVV-450/750V23×1.5（B）+?1×1.5 ??GB/T9330.2-2008。

5???塑料絕緣阻燃及耐火控制電纜

5.1 定義：即電纜燃燒條件下確保一定時間內（90min）能夠保持線路的完整性，并能夠保證在火災下，線路維持正常供電一段時間，保證有足夠的時間進行報警、消防以及人員和財產的正常撤離等工作，這就是電纜具有的耐火（防火）性能。電纜在火災下，能夠把燃燒限制在局部范圍內，不產生蔓延，保住其他的各種設備，避免造成更大的損失，這就是電纜具有的阻燃性能。

5.2 ??塑料絕緣阻燃控制電纜

5.2.1 ?塑料絕緣阻燃控制電纜的分類

分為阻燃A類、阻燃B類、阻燃C類、阻燃D類。代號為：

ZA、ZB、ZC、ZD。其中ZD適用于外徑不大于12mm的電線電纜。

A類阻燃最為嚴格，B類阻燃要求也比較高，適用于對阻燃要求較為嚴格的場合；C類和D類為一般阻燃，適用于大多數要求阻燃的場合。

5.2.2 ??塑料絕緣阻燃控制電纜的型號

在原有型號前加綴 “ZA”、 “ZB”、 “ZC”、 “ZD”表示，包括GB/T9330-2008標準所覆蓋的所有型號和規格的產品，例：ZC-KVV表示C級阻燃銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜；ZA-KYJV表示A級阻燃銅芯交聯聚乙烯絕緣聚氯乙烯護套控制電纜。

用戶在訂購阻燃電纜時，應根據需要注明阻燃的類別代號。

5.3?塑料絕緣耐火控制電纜

5.3.1 ?國家標準GB/T19666-2005《阻燃和耐火電線電纜通則》中規定試樣在試驗電壓為額定電壓的條件下，經受供火時間+冷卻時間（90+15）min后，1）2A熔斷器不斷；2）指示燈不熄。注：供火溫度為750℃。

5.3.2 ?塑料絕緣耐火控制電纜的型號

在原有型號前加綴?“N”表示，包括GB/T9330-2008標準所覆蓋的除軟結構外的所有型號產品，規格是1.5mm²及以上。例：N-KVV表示銅芯聚氯乙烯絕緣聚氯乙烯護套控制耐火電纜。

5.4 ??塑料絕緣阻燃耐火控制電纜的型號

在原有型號前加綴 “ZAN”、 “ZBN” “ZCN” “ZDN”表示，包括GB/T9330-2008標準所覆蓋的除鋁導體和軟結構外的所有型號產品，規格是1.5mm²及以上。例：ZAN-KVV表示A級阻燃銅芯聚氯乙烯絕緣聚氯乙烯護套耐火控制電纜；例：ZCN-KYJV表示C級阻燃銅芯交聯聚乙烯絕緣聚氯乙烯護套耐火控制電纜

5.5性能

阻燃及耐火性能符合GB/T19666的規定，其余符合相關標準要求。

注：耐火電纜由于導體與絕緣間設置耐火層，絕緣厚度可以減薄，減薄后的厚度不應小于原標稱厚度的80%。且設置耐火層導致電纜外徑及單位重量較普通電纜的外徑有所增加。
