鋁合金電纜的選型

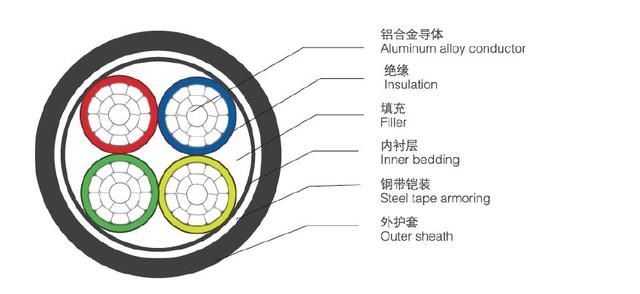

鋁合金電纜的優勢：

1.相較于常規鋁芯電纜，鋁合金電纜載流量、電阻率、強度等性能上更加優異；

2.在截面積提高到銅導體截面積的150%時，不僅電氣性能與銅導體一致，抗拉強度相對于銅導體還具有一定的優勢，而且重量輕，價格較銅電纜也有非常大的優勢；

3. 相同載流量的鋁合金電纜，成本較銅電纜節省約2/3。

根據逆變器支持的電網形式選擇合適電纜

380V輸出的逆變器支持不接零線，選擇三芯電纜可節約25%的交流電纜

≥480V輸出的逆變器無需零線

根據逆變器交流接口形式選擇合適電纜

最大兼容95mm2 的鋁線和鋁合金電纜

可兩臺T接

二、電纜安裝要點

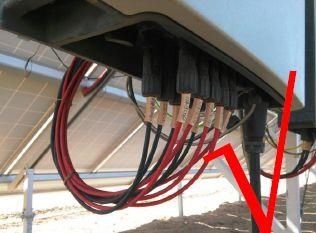

直流電纜的端子連接

直流電纜的敷設

PVC管走線

橋架走線

正負極顏色區分，并加以標識

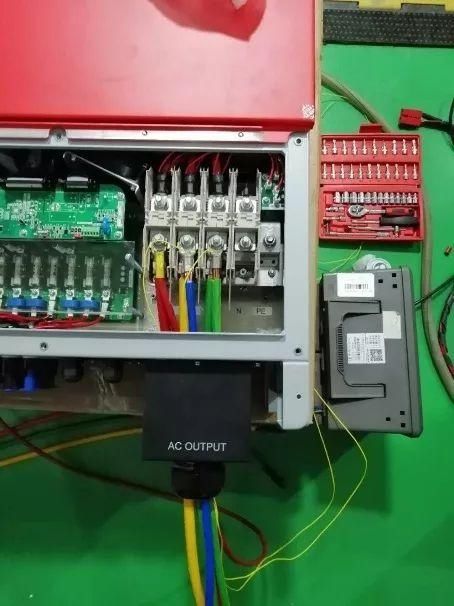

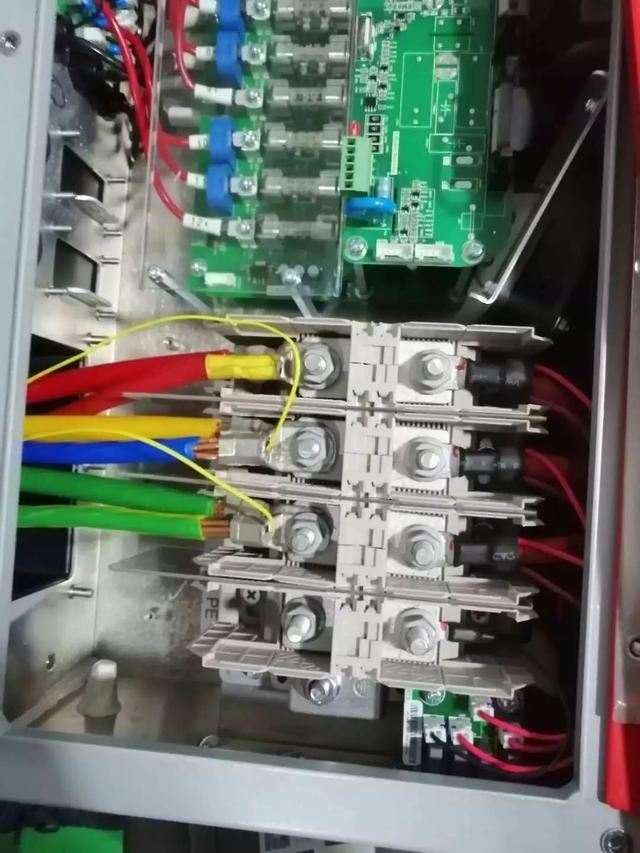

交流端子壓接

當采用銅芯電纜時，請使用銅接線端子。

當使用銅包鋁電纜時，請使用銅接線端子。

當使用鋁合金電纜時，請使用銅鋁過渡接線端子。

總結

鋁合金電纜是以AA8030 系列鋁合金材料為導體的新型材料電力電纜，熔點為660℃。而銅的熔點為1080℃，銅導體是耐火電纜更好的選擇。所以鋁合金導線是高電壓、大截面、大跨度架空輸電的必選材料。

盡管鋁合金芯電纜很便宜，但是銅電纜在電纜供電中，特別是地下電纜供電領域，具有突出的優勢。地下使用銅芯電纜供電具有事故率低、耐腐蝕、可靠性高、施工維護方便等特點.
