光伏電纜是光伏系統中配套電氣設備的基礎,雖然光伏電纜在分布式光伏中占比在3%左右,但是在實際經驗中發現,使用錯誤的電纜可能導致項目線損過大、供電穩定性降低等，導致項目收益率降低。因此，選擇合適的電纜可以有效降低項目事故率、提高供電可靠性、方便施工運維。

一、電纜選型要點

按照應用位置不同，分布式光伏系統中電纜可分為直流電纜和交流電纜。

直流電纜多用于：

（1）組件與組件之間的串聯

（2）組串到逆變器之間

（3）組串之間及其組串到直流配電箱（匯流箱）之間的并聯

（4）直流配電箱到逆變器之間

交流電纜多用于：

（1）逆變器到交流配電箱（匯流箱）的連接

（2）逆變器至箱變 或交流配電箱至箱變的連接

（3）變壓器至配電裝置的連接

直流電纜

直流電纜多為戶外鋪設，需要防潮、防曬、防寒、防紫外線等，因此分布式光伏系統中的直流電纜一般選擇光伏認證的專用電纜。

這類連接電纜使用雙層絕緣外皮，具有優越的防紫外線、水、臭氧、酸、鹽的侵蝕能力，優越的全天候能力和耐磨損能力?？紤]到直流插接件和光伏組件輸出電流，目前常用的光伏直流電纜為PV1-F 1*4mm2、PV1-F 1*6mm2等。

交流電纜

交流電纜選型基本原則：滿足載流量、線損、壓降要求

選型標準：不同設計院會參考不同的選型規范

• GB50217-2007 電力工程電纜設計規范：電纜選型國標參考

• GB16895.6-2002布線系統載流量：主要針對非鎧裝、0.6/1kV低壓電纜

• 《電線電纜載流量》馬國棟著：場景很多，電纜選型補充參考

• 工業與民用配電設計手冊：很多設計院參考這份資料，電纜載流表格較多，能涵蓋大部分場景

• 載流量

  電纜選型至少要滿足載流量的要求，在追求系統效率的場合，需要同時滿足電纜線損的要求。

• 電纜線損

  一般要求總電纜功率損耗占總傳輸功率的百分比＜2%（使用各種線徑的總電纜長度計算線損累加）。

• 電纜壓降

  一般要求逆變器輸出到箱變的電壓降（逆變器-匯流箱-箱變低壓配電柜）不超過額定電壓的2%。

• 電纜載流量

  從本質上講，電纜載流量的影響因素包括電纜本體、電纜敷設安裝條件、電纜運行條件和其他外部因素四類。

1.電纜的本體結構

電纜的導體材料及截面大小是載流量的決定因素；值得注意的是電纜導體的截面增加一倍，由于集膚效應和鄰近效應的影響、以及渦流損耗的影響，電纜載流量的平方并沒有增加一倍。

2.電纜敷設方式

電纜的敷設方式主要包括空氣中、穿管和直埋敷設。不同敷設方式對載流量的影響通過散條件體現。

3.電纜運行條件

電纜運行條件主要考慮電纜的芯數、并列運行的回路數 和并列運行的回路間距。

多回路或多芯電纜成束鋪設矯正系數表

后臺回復“電纜”可以獲取完整表格哦~

根據載流量確定電纜線徑

• 以60kW/80kW（400Vac）為例， 60kW額定交流輸出電流為91A。

• 若交流電纜為鋪設在明鋪的導管內的三芯電纜，矯正系數為0.79。

35mm2的銅芯電纜，載流量為133A ,矯正后的載流量為133A*0.79=105.07A

這就是電纜寶技術人員為什么60kW 380V推薦35mm2的電纜的原因。

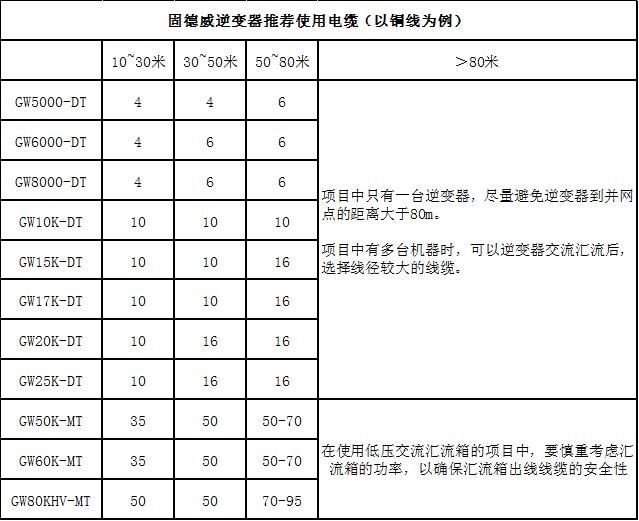

逆變器推薦使用電纜（以銅線為例）

電纜壓降

光伏系統中的電壓損失可以表征為：電壓損失=通過電流*電纜長度*電壓因子，通過公式可以看出，電壓損失與電纜的長度成正比關系，因此在現場勘探時，應該遵循陣列至逆變器、逆變器至并網點應盡可能靠近的原則。

一般應用時，光伏陣列到至逆變器之間的直流線損不超過陣列輸出電壓的5%，逆變器至并網點之間的交流線損不超過逆變器輸出電壓的2%。在工程應用過程中可以采用經驗公式：△U=（I*L*2）/(r*S)

其中△U ：電纜壓降-V

I ：電纜需要承受最大電纜-A

L ：電纜鋪設的長度-m

S ：電纜的截面積-mm2

r ：導體電導率-m/（Ω*mm2），r銅=57，r鋁=34

舉例說明：GW80K-MT最大交流輸出電流為133A，明管鋪設，逆變器距離并網點為50m。

若采用50mm2的銅芯電纜，此時壓降△Umax=（I*L*2）/(r*S)=（133*50*2）/（57*50）≈4.7V；

這就是電纜寶技術部門給客戶推薦50mm2電纜的原因。
