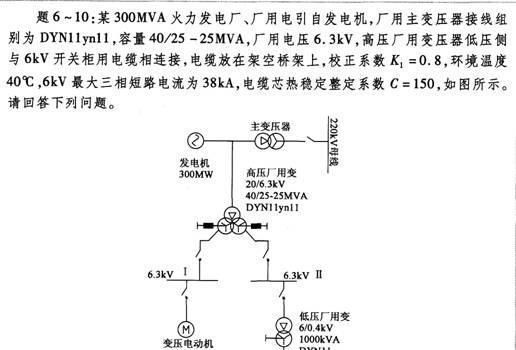

變壓器到開關柜的電纜放置在架空橋架中，允許工作電流6kV電力電纜，最合理最經濟的電纜為下列哪項?

A．YJV-6／6，7根，3×185mm2

B．YJV-6／6，10根，3×120mm2

C．YJV-6／6，18根，1×185mm2

D．YJV-6／6，24根，1×150mm2

解答過程：

根據《電力工程電氣設計手冊》電氣一次部分，第六章 高壓電器選擇

232頁

表6-3 回路持續工作電流

廠用主變壓器回路持續工作電流為:

Ig=1.05*S/

Ig表示變壓器持續工作電流,S表示變壓器容量，Ug表示變壓器額定電壓

3~35kV三相供電回路的電纜芯數的選擇應符合下列規定：

工作電流較大的回路或電纜敷設于水下時，每回可選用3根單芯電纜。

除上述情況外，應選用三芯電纜。

所以，根據規程，我們選用三芯電纜，,只能在AB里面選了，這個可以說是常識了，110千伏及以上才選用單芯，切記！

根據本規程表C.0.2 6kV三芯電力電纜空氣中敷設時運行載流量和注1,表中給出的是鋁芯電纜的數據，銅芯要乘以1.29

查表：D.0.1 35kV及以下電纜在不同環境溫度時的載流量校正系數

YJV-6／6 3×185mm2 ，YJV表示交聯聚乙烯，無鋼鎧護套 查表得到數據 ：323A，40度校正系數為1.0，根據題意，電纜敷設在架空橋架上，校正系數為0.8，7根電纜，

7根電纜的載流量 I=7*323*1.29*1.0*0.8=2333.35

2333.35小于廠用主變壓器回路持續工作電流2405.6，不符合要求

YJV-6／6，3×120mm2YJV表示交聯聚乙烯，無鋼鎧護套 查表得到數據 ：246A，40度校正系數為1.0，根據題意，電纜敷設在架空橋架上，校正系數為0.8，10根電纜，

10根電纜的載流量 I=10*246*1.29*1.0*0.8=2538.72

2538.72大于廠用主變壓器回路持續工作電流2405.6，符合要求

所以正確選項選B
