角鋼支架根據使用場所不同,分為電纜溝用支架、隧道用支架、豎井用支架、吊架、夾層內支架等,格架層間距離一般為150~200mm(當用槽盒時為250~300mm)。

(1 )電纜溝或隧道內所采用的支架型式基本相同,支架型式有二種,如圖3-3- 1和圖3-3- 2所示。

圖3-3- 1所示的支架型式是使用較廣泛的-種,具有施工簡便,耗鋼量少的優點, .但是他承載能力較差,不適合大重量電纜支承。

圖3-3-2所示的支架，它能使各支架連成一個既穩定又牢固的整體,但鋼材用得較多。

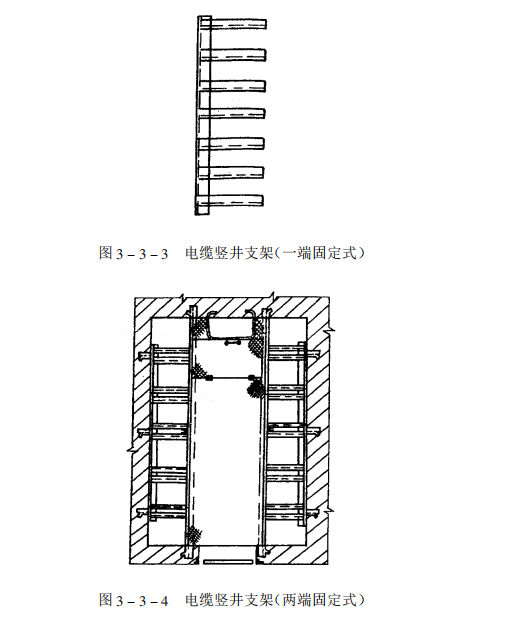

(2)電纜夾層及豎井支架,在目前工程中應用較多的有兩種。一種為圖3- 3-3所示的型式,它的格架系一端固定, 相當于懸臂梁,施工簡便、耗鋼量少,僅用于敷設電纜較少的豎井和夾層,如配電室的電纜豎井等;另一種為圖3-3-4所示的型式，它的格架是兩端固定,結構上較為牢固穩定,施工、維護、檢修電纜時方便,但是耗鋼量較大。例如在配電室控制中心電纜層豎井,天橋下電纜廊道端部豎井可以選用。
