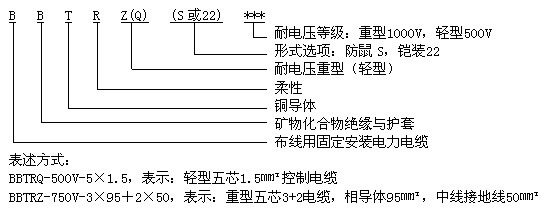

名稱型號

電纜型號：BBTRZ(Q)、（BJERZ）

準確名稱：柔性礦物絕緣防火電纜

?產品結構

BBTRZ系列柔性礦物絕緣防火電纜是由銅絞線、礦物化合物絕緣、礦物化合物護套所構成。

本產品1984年為瑞士斯圖特公司發明，以斯圖特公司的Beta-flame電纜為原型，為2007年12月份最新版《中國消防手冊》及上海市工程設計研究會編著的《實用電氣工程設計手冊》所明確的柔性礦物絕緣電纜結構。

本產品僅含少量的有機材料，具有不燃、低煙、無毒和耐火特性，在繼承了BTTZ系列礦物絕緣電纜高度防火特性的基礎上，解除了金屬護套的束縛，從電氣性能上克服了容性泄露等金屬護套電纜的電氣缺陷，載流量、耐電壓等級、絕緣電阻水平均有大幅提高，運行非常節能，結構上也可以聯系多芯大截面大長度生產，安裝也回復到傳統電纜安裝工藝，施工與維護簡便，綜合成本大大降低。但是，長期的絕對高溫環境不適用本電纜。此外，本產品無金屬護套做替代接地、敷設方式一般宜用橋架（格柵式），也增加了比較成本。

■?產品標準

1、BS?6387:1994在火焰條件下電纜保持電路完整性的性能要求；

2、GB/T12706.1《額定電壓1KV（Um=1.2KV)到35KV（Um=40.5KV)擠包絕緣電力電纜及附件》；

3、遵循相應的企業標準。

■技術參數

1、額定電壓：輕載500V，重載1000V；

2、長期工作溫度是導體90℃，具備長期工作溫度125℃的耐受性；

3、彎曲半徑：允許最小彎曲半徑≥6D。

表1、BBTRZ-1000柔性礦物絕緣電纜的主要參數

表2、BBTRZ-1000柔性礦物絕緣防火電纜電壓降

■ 產品附件

分支箱、T接端子、穿刺線夾、銅鼻子

■ 安裝敷設

1、安裝條件：建議采用格柵式橋架，可以適應幾乎任意敷設方式；

2、安裝工藝：無需專用連結件，參照普通電纜的安裝工藝，分支連結選項由廠家提供；

3、注意事項：電纜明敷時，應沿全長采用電纜支架、掛鉤或金屬吊繩等支持。

最大跨距應符合下列規定：

A、滿足支持件的承載能力和無損電纜的外層及其纜芯；

B、使電纜相互間能夠配置整齊；

C、適應工作條件下的布置要求；

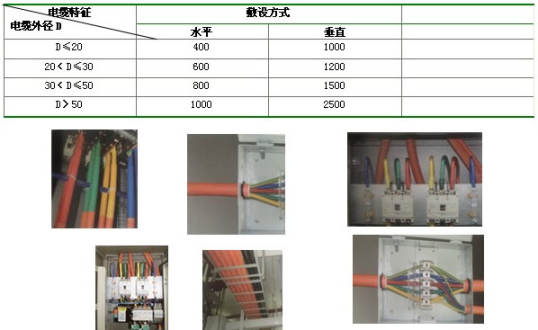

D、直接支持電纜用的普通支架(臂式支架)，吊架的允許跨距宜符合下表規定的數值。

?
