地下電纜故障測試儀（也稱為電纜故障定位儀）默里回路測試

默里回路測試是查找接地故障和短路故障的最常見，最準確的方法。但是，要執行默里環路測試，必須沿著故障電纜連接好（好）電纜，該電纜使用惠斯通電橋的原理進行故障定位。

要執行默里回路測試，請將側面聲音電纜和故障電纜短接至另一側的跳線導體。測試側的一端通過一對電阻器連接到電壓源，同樣，在測試結束時，在兩個導體之間連接了一個空探測器或振鏡。電路圖如下圖所示。

當按上述電路中的R?1和R?2進行連接時，空檢測器/檢流計顯示零讀數。也就是說，使雙腿保持平衡?，F(xiàn)在處于惠斯通電橋的平衡位置，

現在，如果弧線是每根電纜的電阻，

則弧線X?+?R?Y?+?R?G?=?2r

如果將其放在上式中，

電阻值與電纜的長度成正比，因此，R值X與長度L?X成正比。因此，

其中L是被測電纜的總長度。（L的值與R.?G的值成正比。）

地下電纜故障測試儀的瓦雷回路測試

瓦雷回路測試還可以定位地下電纜中的短路故障和接地故障，該測試還使用了惠斯通電橋的原理。但是，默里環路測試和雷環路測試之間的區別在于，將瓦雷環路測試電阻器R?1和R?2可變電阻器插入有缺陷的分支中。較高的抗缺陷性會降低默里回路測試的靈敏度，并可能使瓦雷回路測試更適合。

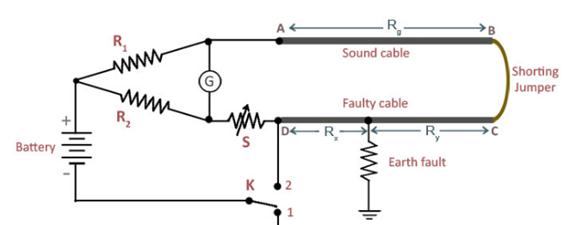

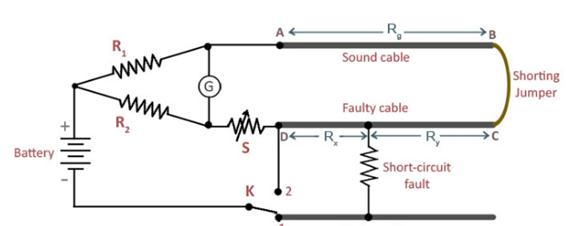

要執行瓦雷回路測試，請按照上述示意圖進行連接。電阻器R?1和R?2電阻器（S）是可變的。在此測試中，首先將開關K置于位置1，然后，可變電阻器S發生變化，直到檢流計顯示出零偏轉（即電橋平衡）為止。也就是說，支腿具有S和S值的平衡。然后，

現在將開關K置于位置2，并通過改變電阻S來平衡電橋。假設電橋在電阻S的值處達到平衡。S與S相同。然后，

現在，如果將方程式的結果放入方程式

R值1，R?2，S?1和S?2是已知的，可以計算R?X。如果已知R?X，則從測試臺到故障點L的距離X可以計算為：

L?x?=?r?x?/?ar

其中，r?=每米電纜的電阻。
