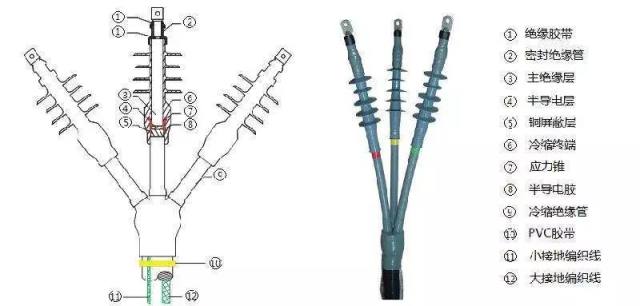

1電終端頭

電纜終端頭集防水、應力控制、屏蔽、絕緣于一體，具有良好的電氣性能和機械性能，能在各種惡劣的環境條件下長期使用。具有重量輕、安裝方便等優點。電纜終端頭廣泛應用于電力、石油化工、冶金、鐵路港口和建筑等各個領域。

電纜終端頭作用是裝配到電纜線路的首末端，用以完成與其他電氣設備連接的裝置，有戶外終端頭、戶內終端頭、肘形終端頭等。

2電終端頭分類

1、按工作電壓分為1KV電纜頭、10KV電纜頭、27.5KV電纜頭、35KV電纜頭、66KV電纜頭、110KV電纜頭、138KV電纜頭、220KV電纜頭。

2、按使用條件分為分為戶內電纜終端頭和戶外電纜終端頭。

3、按芯數分為單芯終端頭、兩芯終端頭、三芯終端頭、四芯終端頭（又分為四等芯和3+1）、五芯終端頭（又分為五等芯、3+2和4+1）。

3電終端頭制作要求

電纜終端頭由于裝置地區的環境條件不同，而有很多形式。但無論是哪一種形式都必須符合下列要求：

(1)出線梗與電纜芯導體連接必須牢固可靠，在正常負載允許過載的情況下，其接觸面不得發熱，出線梗的截面積不應小于電纜芯線的1.5倍。

(2)戶外終端頭必須具有可靠的防水設施，并應盡量減少沿各接合處空氣侵入盒內的機會。

(3)有足夠的絕緣水平、密封性和機械強度。

(4)其他要求和電纜接頭制作相同。

電終端制作安裝

（建議在wifi下觀看，土豪隨意）

↓↓↓

4

戶外電纜終端頭連接方法

電纜終端適用于10kV以下，線j卷截面積在240mm2以下鉛包油浸紙絕緣電力電纜戶外終端頭的制作與安裝。

電纜頭的連接過程及注意事項如下：

1、施工過程中必須按照有關規則進行安裝。

2、施工地點保證干燥清潔，周圍溫度一般應在5℃以上。

3、電纜頭必須一次性連續切剝后使用。

4、6~10kV電纜終端頭帶電引上部分之間至接地距離在200mm以上。

5、剖鉛（鋁）工作應保證光滑無毛刺，且須用特制工具張成喇叭形。

6、半導體屏蔽紙不應露出鉛（鋁）包喇叭口。

7、包纏絕緣帶應順著線芯絕緣的繞包方向，一律采取半疊包，絕緣帶層間應無味、無折皺。

8、鋁芯電纜與接線端子（或接線梗）連接：采用壓接的方法。

9、銅芯電纜與接線端子（或接線梗）的連接：環氧樹脂終端頭采用壓接或焊接的辦法進行，焊接時線j告紙絕緣的剝切尺寸應為接線端子內孔深度加15mm；其他三種終端頭均宜采用焊接。

10、使用瓷質盒、鼎足式鑄鐵盒時，環氧樹脂電纜終端頭在吊裝之前須將加固抱箍安裝好。

11、安裝鐵件須鍍鋅。

操作工藝如下：

1、施工過程中均按有關規程進行。

2、施工地點在保證干燥清潔，周圍溫度一般應在5℃以上。

3、電纜頭必須一次性連續切剝后使用。

4、電纜剖鉛（鋁）工作應保證包口光滑無毛刺，不應損傷統包絕緣，應用特制工具張成喇叭形，喇叭口要圓滑、規整扣對稱。統包絕緣外層的屏蔽紙不應露出喇叭口。

5、包繞絕緣帶應順著線芯占絕緣的纏繞方向，以半疊包包繞。

6、鋁芯電纜與接線端子的連接采用壓接，銅芯電纜與接線端子的連接采用焊接或壓接。除戶內NTN型電纜終端頭除外，焊接時線芯絕緣切除長度為接線端子內孔深度加15mm；壓接時加5mm。

高壓電纜的終端連接

（建議在wifi下觀看）
